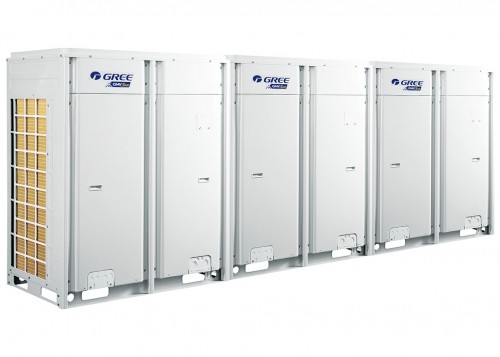

Наружный блок VRF системы Gree GMV-Q960WM / B-X

Комплекты Gree GMV-Q960WM/B-X серии GMV5-Q состоят из модульных трёхтрубных наружных блоков VRF систем с рекуперацией тепла GMV-Q280WM/B-X, GMV-Q280WM/B-X и GMV-Q400WM/B-X. Предназначены для кондиционирования зданий, где для помещений одновременно востребован и режим охлаждения, и режим обогрева — например, в высококлассных гостиницах, где у всех постояльцев свои требования к комфортной температуре. Трехтрубные системы особенно востребованы в помещениях, окна которых выходят на противоположные стороны. Такие системы отличаются максимальной энергоэффективностью по сравнению с традиционными системами.

Особенности наружных блоков VRF систем Gree серии GMV5-Q:

• В мультизональной системе GMV5 используются только DC-инверторные компрессоры. Это позволяет всасывать точное количество газа для уменьшения потерь от перегрева и увеличения эффективности.
• Высокоэффективные двигатели дают лучшие характеристики, чем двигатели традиционных DC-инверторных компрессоров.
• Технология максимизации вращательного момента при минимальном рабочем токе позволяет снизить потери энергии в обмотке электродвигателя с целью повышения эффективности.
• Низкочастотное управление вращательным моментом позволяет точно регулировать вращающий момент электродвигателя, за счет чего двигатель вентилятора может работать с более низкой скоростью. Пользователи будут чувствовать больший комфорт, при этом требования системы также будут удовлетворены.
• Технология синусоидального регулирования скорости. Технология позволяет удовлетворять температурным требованиям различных мест и сохранять значительное количество электрической энергии, при этом обеспечивая пользователям наивысший уровень комфорта.
• Плавное регулирование скорости вращения осуществляется в диапазоне 5–65 Гц. По сравнению с традиционными инверторными двигателями бездатчиковые двигатели более эффективны.
• Бездатчиковый DC-инверторный двигатель вентилятора
  • Технология бездатчикового управления обеспечивает более низкий уровень шума, пониженные вибрации и устойчивую работу.
  • Интеллектуальное определение нагрузки и точное использование ресурсов системы.
• Максимальная производительность — 246 кВт. Максимальная производительность одиночного наружного блока достигает 61,5 кВт, а максимальная производительность мультизональной системы из 4 наружных блоков — 246 кВт.
• Компактные размеры. Компактные размеры позволяют поднимать наружный блок при помощи лифта, не применяя дорогостоящие подъемные средства.
• Новое исполнение рабочей сети — CAN. Завод Gree одним из первых внедрил технологию неполяризованной рабочей сети CAN, которая обеспечивает большую по сравнению с обычными сетями скорость связи, более удобную установку и отладку, а также высокую надежность передачи данных.
• Широкий диапазон рабочих параметров
  • Система GMV5 может работать на охлаждение при температуре наружного воздуха от –5 до 52 °С, а на обогрев — от –20 до 24 °С.
  • Система GMV5 может работать в диапазоне 320-460 В, который шире, чем национальный стандарт — 342–420 В. Такая система будет хорошо работать даже при больших колебаниях напряжения.
• Широкий выбор места расположения. В одну систему GMV5 может быть объединено до 4 наружных и до 80 внутренних блоков. Это особенно удобно для офисных зданий и гостиниц.
• Технология хранения и распределения хладагента. Система GMV5 сконструирована без жидкостного ресивера, и избыток хладагента остается в трубах, что позволяет минимизировать объем хладагента в системе и увеличить точность охлаждения.
• Высокая эффективность и энергосбережение. Благодаря усовершенствованной конструкции системы, DC-инверторным электродвигателям и интеллектуальной системе управления, коэффициент EER мультизональной системы GMV5 увеличился до 4.31.
• Новая технология энергосберегающей работы. Для мультизональных систем GMV5 предусмотрено два режима энергосбережения:
  • Режим 1: Параметры кондиционирования изменяются автоматически в соответствии с рабочим режимом. Таким образом, затраты электроэнергии могут быть снижены на 15%.
  • Режим 2: Система принудительно ограничивает потребляемую мощность. Таким образом, затраты электроэнергии могут быть снижены на 20%.
• Интеллектуальная разморозка. В мультизональных системах GMV5 реализуется технология интеллектуальной разморозки. Время включения и длительность режима разморозки определяются в соответствии с температурой наружного воздуха и рабочим статусом системы, что обеспечивает низкие потери производительности и высокий уровень комфорта.
• Технология автоматического распределения энергии при модульной компоновке.
  • Когда требуемая производительность достигает 75% от номинальной производительности блока, в работу автоматически включается еще один блок.
  • Когда требуемая производительность опускается ниже 40% от номинальной производительности блока, один блок автоматически выключается.
  • Таким образом, каждый блок принимает на себя 40–75% общей нагрузки.
  • Опыт показал, что блок потребляет наименьшее количество энергии, когда работает с производительностью от 40 до 75% от номинальной.
• Технология энергосберегающей работы вентилятора и компрессора. Наилучшее охлаждение или обогрев осуществляется в наиболее энергосберегающем режиме. DC-инверторный компрессор и DC-инверторный вентилятор в этом случае также будут работать с высокой эффективностью.
• Контроль переохлаждения
  • Благодаря грамотному управлению процессом первичного переохлаждения в теплообменнике, переохлаждение может достигать 11 °С.
  • Дополнительный контур позволяет осуществлять вторичное переохлаждение (до 9 °С), чтобы гарантировать качественное охлаждение или обогрев.
• Повышение эффективности и энергосбережение путем регулирования температуры. Установка ограничения на минимальную заданную температуру в режиме охлаждения и осушения и максимальную заданную температуру в режиме обогрева позволит мультизональной системе GMV5 работать с пониженным энергопотреблением за счет того, что температура в помещении будет регулироваться в более узком диапазоне.
• Тихий режим работы наружного блока
  • Ночной режим. Система может запоминать наибольшую температуру наружного воздуха. Когда наступает ночь, автоматически включается тихий режим работы. В соответствии с актуальными требованиями может быть выбран один из девяти вариантов тихого режима.
  • Принудительный тихий режим. Этот режим может быть включен, если требуется обеспечить низкий уровень шума в течение всего времени работы блока. Наименьший уровень шума — 45 дБ(А).
• «Тихая» конструкция вентилятора
  • Оптимальная конструкция вентилятора. После множества тестов на основе CFD-моделей была разработана новая конструкция вентилятора, позволяющая снизить вибрации при работе. Уровень шума при этом снижается на 3 дБ(А).
  • Аэродинамика осевого вентилятора с лопастями трехмерного профилирования. Расход воздуха увеличивается на 12% по сравнению с обычным вентилятором, что позволяет улучшить эффективность работы и снизить уровень шума.
• Тихий режим работы внутреннего блока. Вентиляторы внутренних блоков системы GMV5 также имеют DC-инверторные электродвигатели для осуществления плавного регулирования. В соответствии с температурой внутреннего воздуха или нуждами людей с помощью проводного пульта можно установить тихий режим работы внутреннего блока. Минимальный уровень шума — 25 дБ(А).
• Технология быстрого обогрева. DC-инверторный компрессор запускается в первую очередь, чтобы избежать слишком больших значений электрического тока. Когда инверторный компрессор включен, система может работать на высоких частотах, чтобы произвести больше тепла. Производительность достигает 100% за 210 сек — для системы 1 800 кВт.
• Семискоростной вентилятор внутреннего блока. Вентилятор внутреннего блока имеет 7 уровней скорости (auto, сверхнизкая, низкая, средняя, высокая, сверхвысокая, турбо), которые могут переключаться с помощью проводного пульта.
• Запатентованная технология двухступенчатой системы маслоотделения. Первый сепаратор масла задерживает масло с 98%-й эффективностью. Второй сепаратор масла задерживает оставшиеся 2% масла с 95%-й эффективностью. Таким образом, суммарно система маслоотделения задерживает 99,9% масла.
• Технология по возврату масла
  • Новая технология Gree по возврату масла позволяет эффективно управлять возвратом масла в компрессор и контролировать состояние емкости с маслом каждого компрессора, что существенно увеличивает срок службы оборудования.
  • Специальная технология хранения масла в компрессоре позволяет поддерживать наименьший уровень масла, необходимый для работы компрессора.
• Технология сбалансированности давления масла
  • Баланс масла между блоками. На основе текущего статуса работы каждого блока и компрессора система может регулировать работу компрессоров и осуществлять выравнивание уровня масла между компрессорами блоков.
  • Баланс масла между компрессорами. В системе осуществляется контроль и регулирование уровня масла и минимального количества масла в каждом компрессоре во избежание дисбаланса.
• Интеллектуальные запросы
  • Запрос датчика давления. Можно точно контролировать высокое и низкое давление в блоке и регулировать производительность вентилятора и компрессора таким образом, чтобы система работала в наиболее энергосберегающих условиях.
  • Запрос температурного датчика. Система оборудована различными температурными датчиками для контроля температуры наружного воздуха, температуры внутреннего воздуха и температуры хладагента в испарителе, на основе которых могут быть определены рабочие условия.
• Управление терморегулирующими вентилями. Электронный терморегулирующий вентиль — это один из четырех основных элементов кондиционера. Он регулирует расход хладагента, поступающего в испаритель. Двойной электронный терморегулирующий вентиль с 960-ступенчатым диапазоном позволяет точно регулировать расход хладагента.
• Меньше нагрузка на электрическую сеть. При запуске инверторного компрессор частота плавно возрастает с 0 Гц до рабочего значения. Пусковой ток ниже за счет сниженного вращательного момента, следовательно, нагрузка на электрическую сеть в момент пуска также снижена.
• Работа наружных модулей. При модульной комплектации наружных блоков с целью оптимизации работы и продления ресурса работы наружных блоков предусмотрена их ротация в порядке включения в процессе работы каждые 8 часов.
• Ребра теплообменника с антикоррозионным «золотым» покрытием. Пластины теплообменника изготовлены из сплава алюминия и марганца и имеют антикоррозионное «золотое» покрытие (эпоксидная смола с модифицированным акрилом), а также силиконовое покрытие. Пластины с таким покрытием, согласно проведенным тестам, на 200–300% выше по эффективности обычных пластин голубого цвета.
• Аварийное отключение. Наружный блок можно подключить к системе пожарной сигнализации. В этом случае при возникновении аварии блок автоматически отключится во избежание риска или убытков.
• Выявление дефицита электрической мощности. Наружный блок может принимать сигнал о нехватке электрической мощности. В некоторых местах, например, в отелях первого класса, для обеспечения здания электроэнергией иногда может быть использован дизельный генератор. В этом случае, если наружным блоком будет получен сигнал о недостатке электрической мощности, кондиционирование воздуха будет осуществляться только в VIP-помещениях.
• Аварийная работа
  • Функция аварийной работы. В одну модульную систему можно объединить 4 наружных блока. Когда в одном из блоков происходит ошибка, остальные будут работать в аварийном режиме, чтобы поддержать процесс кондиционирования.
  • Аварийная работа компрессора. Когда в одном из компрессоров возникает ошибка, остальные продолжают работу в аварийном режиме.
  • Аварийная работа вентилятора. Благодаря двухвентиляторной системе один вентилятор будет работать, даже если другой выйдет из строя.
• Высоконапорные наружные блоки. В системе могут быть установлены 4 уровня статического давления (вплоть до 82 Па). Благодаря этому свойству наружный блок при необходимости может быть установлен в помещении, а выход воздуха из блока будет осуществляться на улицу по дополнительному воздуховоду.
• Максимальная длина фреоновой трассы увеличена до 1000 метров. Система GMV5 может применяться в различных типах зданий. Одно из преимуществ мульти-VRF систем — простая структура фреоновой трассы, что позволяет уменьшить стоимость установки и упростить процесс монтажа.
  • Суммарная фактическая длина фреоновой трассы — 1 000 м.
  • Максимальная фактическая длина трассы от наружного блока до наиболее удаленного внутреннего блока — 165 м.
  • Максимальный перепад по высоте между наружным и внутренним блоками — 90 м.
• Интеллектуальная отладка повышает надежность работы. GMV5 имеет 5 функций автоматической отладки:
  • Автоматическое распределение адресов наружных и внутренних блоков
  • Автоматическое вычисление количества наружных и внутренних блоков
  • Автоматическое выявление ошибок
  • Автоматический запуск отладки
  • Запрос ошибок трассы в режиме реального времени
• Автоматическое извлечение хладагента. Когда включена функция извлечения хладагента и закрыт запорный клапан жидкостной трубы, система автоматически запустит компрессор, ТРВ, соленоидный клапан, вентиляторы и т. д. Таким образом хладагент скопится на стороне конденсации, и в остальной части системы может быть произведено техническое обслуживание.
• Простота обслуживания. Инспекционная панель позволяет осуществить быструю проверку рабочего статуса системы.
• Последовательное соединение силовых кабелей. Наружные блоки оборудованы высокопроизводительными платами. Силовые кабели подключаются последовательно, что делает конструкцию удобнее и дешевле.
• Простота электрических подключений. Для монтажа линий связи используется обычный сигнальный кабель — экранированная витая пара. Никаких специальных кабелей и разъемов не требуется.
• Автоматическое определение адресных кодов наружных и внутренних блоков. Рабочая сеть CAN мультизональных систем GMV5 позволяет установить адресные коды наружных и внутренних блоков, а также определить количество блоков в системе автоматически в отличие от традиционных VRF-систем, где для определения адресных кодов блоков требовалась настройка DIP-переключателей. Эта особенности существенно упрощают монтаж, настройку и отладку мультизональной системы.
• Сезонная настройка. Режим охлаждения или обогрева может быть деактивирован в течение определенного времени года, чтобы избежать конфликта режимов в случае смешанной работы.
• Использование ключа-карты. Если в системе установлен блок ключа-карты, для подачи электропитания на блок необходимо вставить карту в специальный слот. Если вытащить карту из слота, электропитание будет отключено, а система запомнит текущие настройки, и при последующем включении кондиционер будет работать в соответствии с этими настройками.
